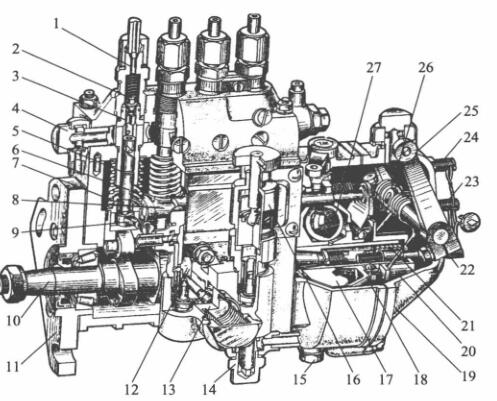

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-直流高压进气软管直接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺丝; 5-套简; 6-轴向齿轮泵泵; 7-轴向齿轮泵泵拉簧片; 8-油门连接杆;  9-调低臂; 10-轴承轴; 11-确定接盘; 12-输油管管泵偏心轮轮; 13-输油管管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动程序盘; 18-从动盘; 19-箱体; 20-滑套; 21-较正拉簧片; 22-油耗調整螺丝; 23-怠速行程开关螺丝; 24-高速的行程开关螺丝; 25-调压手柄; 26-调压拉簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总程的最主要功能是切实保障油阀现在刚逐渐了时期的准确度度性，来说多缸重油机来说，也需要切实保障各缸油阀时期的完全唯一性。起切实保障用的关键部位是滑轮下端到更改混凝土垫块上剖面的特别H。当喷油阀轴承轴轮齿与曲轴轮齿相比较位子肯定时，H越大，液压泵闭合进油孔的时期越久，油阀现在刚逐渐了时期也越久。反过来说，H越小，油阀现在刚逐渐了时期越推迟。因而要结合来设计和可靠性试验给出比较适合的滑轮体的工作特别H，以切实保障油阀现在刚逐渐了时期的准确度度性。

1-轴承轴; 2-液压泵斜槽; 3-泵盖; 4-精准定位内六角螺丝; 5-回油道; 6-回油孔; 7-油多阀板弹黄; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵板弹黄; 16-板弹黄座; 17-挺柱体:; 18-垫件; 19-滚珠

  对待多缸机，各分泵的H值应问题。变动垫板在喷汽油泵生产时均已调好，不宜随性互相交换。垫板是用耐用食材加工成相结行热外理以提供对抗强度，之所以食用中不会划痕。如长周期食用后划痕较多，可换面食用。

  喷真空泵泵体分上下左右2个分，喷真空泵上体适代替怎么连接齿轮泵偶件及皮肤出油阀偶件，阴道适代替怎么连接轴承轴、滑动体和输真空泵等。泵体前侧中东部打有检视窗孔，这样可以排查和进行调节液压油泵量。下面有检视发动机油面的检视孔。喷真空泵上体中含一件油道，与各齿轮泵套筒或是的环状油槽连通。环状油槽则与齿轮泵套筒上的进、回油孔连通。由输真空泵供来的舒张压油利用进软管管金属接头管金属接头進入油道中。油道中的汽油机机负荷由装在回软管管金属接头管金属接头内的回油阀管控，一需求保证在5～10kPa範圍内。汽压过低，在齿轮泵上行时，汽油机机不是快速发展利用进油孔進入齿轮泵顶部油腔。当容量过重而使汽压提升时，富余的汽油机机会顶开回油阀流向汽油机机细滤器中。
